发电机组基础知识

发电机是将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。

发电机的工作原理：

本文讲解的是运用最广泛的轻柴油发动机。

柴油发电机组中的柴油机是动力的输出部分，以柴油为燃料，靠气缸中被压缩后形成的高温高压空气使喷入的雾状柴油燃烧膨胀而做功，把热能转变为机械能。

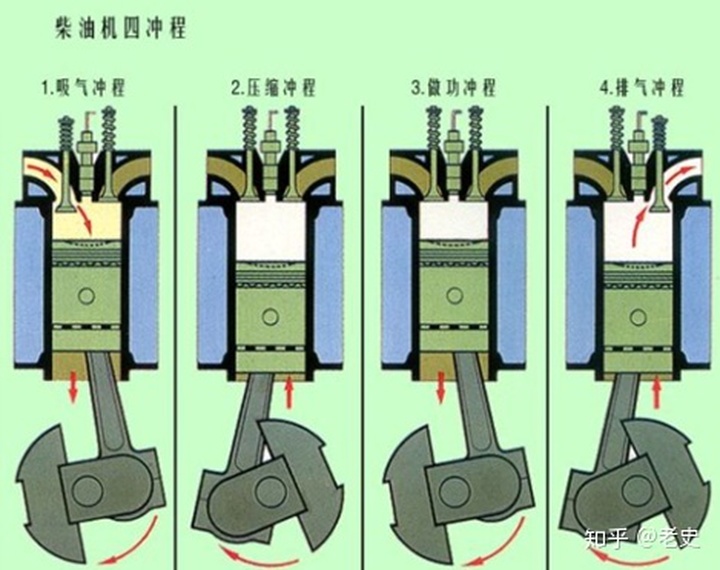

它通过进气、压缩、做功、排气四个过程完成一个工作循环，又称为四冲程发动机。

为了降低零件温度，机体内布满水道，由水泵推动水冷却机组，称为水冷式机组（例如：volvo、三菱、康明斯）

小功率发动机也有采用空气对发动机进行冷却，称为风冷机组（例如：DEUTZ1011/912两个系列、常见的摩托车发动机）。

目前我国热力发电厂的发电机皆采用二极、转速为3000r/m的卧式结构。如图2所示，发电机最基本的组成部件是定子和转子。

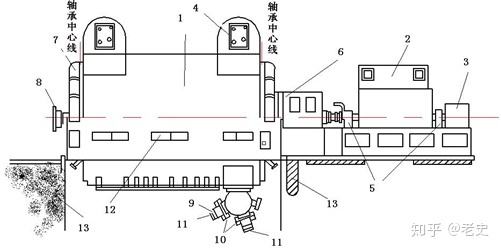

图2 300MW汽轮发电机组侧视图

1-发电机主体；2-主励磁机；3-永磁副励磁机；4-气体冷却器；5-励磁机轴承；6-碳刷架隔音罩；7-电机端盖；8-连接汽轮机背靠轮；9-电机接线盒；10-电路互感器；11-引出线；12测温引线盒；13-基座

柴油发电机组基本概念：

柴油发电机组由柴油发动机、交流发电机、控制系统及各种辅助部件组成，是将机械能转化为电能，通过电缆将电能提供给用户的设备。

通常做为备用或主用电源，具有机动灵活、使用方便、随时供电、维护简单的特点。

按使用柴油的不同可以分为：轻柴机组、重油机组；

按转速的不同可分为：高速机组、中速机组、慢速机组；

按用途不同可分为：陆用机组、船用机组；

按使用发电时间不同可分为：备用机组、长行机组；

按照使用特点分：拖车式机组、静音型机组、防雨型机组、常规机组。

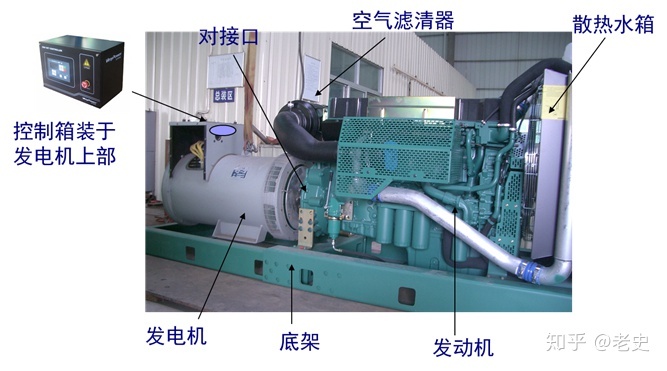

正在装配：

柴油机系统结构：

柴油机分为四几个系统、两个机构组成：

1、燃油供应系统

2、进排气系统

3、润滑系统

4、冷却系统

5、起动系统

6、配气机构；

7、曲柄连杆机构

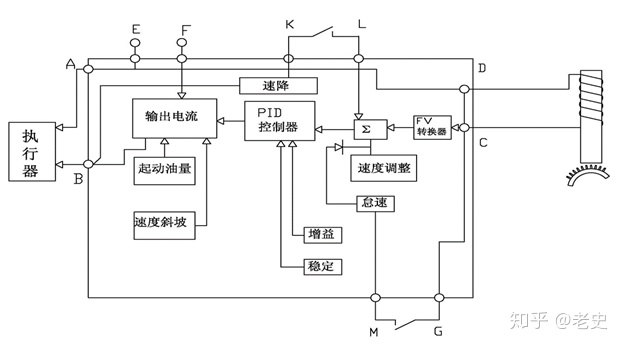

调速系统介绍：

喷油控制1：

机械调速抗干扰性能强，调速精度低。

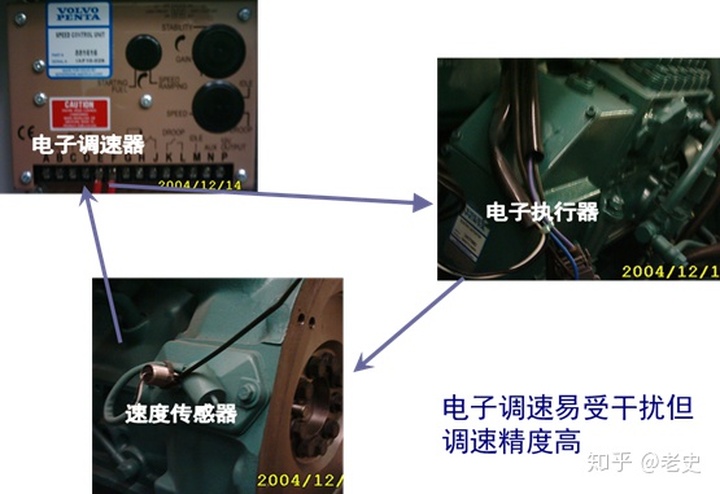

喷油控制2：

喷油控制3：

发动机相关名词/参数：

缸数：发动机设计缸体数量（4、6、8、10、12、16）；

直列缸：缸体均垂直而立，活塞上下运动做功；

V型缸：缸体分列两边V型成60度；

排量：发动机面积乘行程乘缸数；
